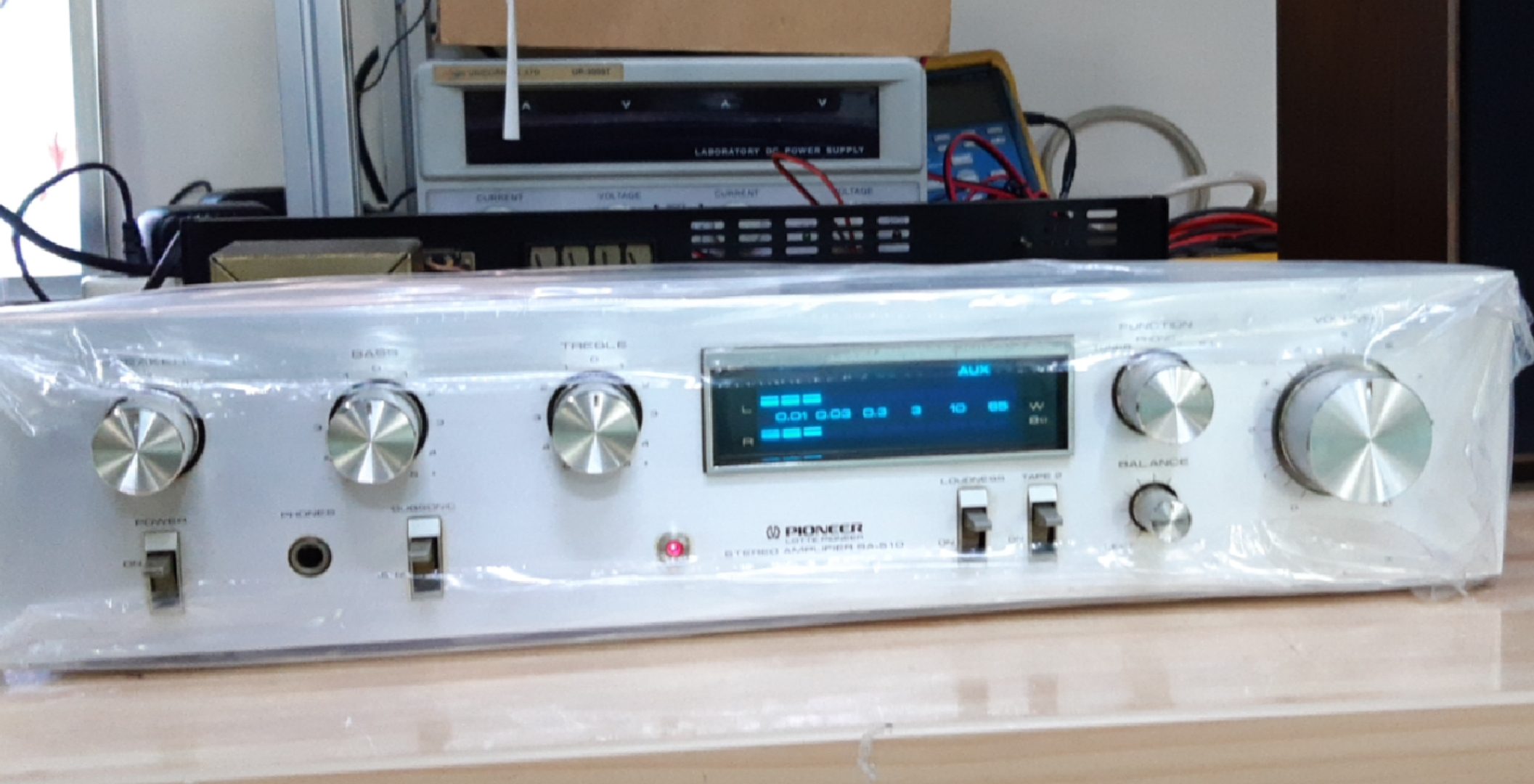

pioneer sa-510 볼륨교체기

작성자
김정근
작성일
2020-10-07 23:29
조회
195
안녕하세요. Soondori님.

메일로 문의드렸던 볼륨교체를 하게 되었습니다.

혹시나 이 글을 보고 도전하시는분이 있을것이라 생각하고,

문서식은 아니지만, 자세히 쓰겠습니다.

볼륨은 알프스 rk27-250k 8pin 입니다.

이것을 정한것은 샤프트길이가 같고 , 샤프트 두께도 같은것이라서 선정했습니다.

생각해보니 rk27 모델은 모든 sa-x10 시리즈에 모두 맞는것 같습니다.



알리익스프레스의 모델( 사진은 이렇게 있으나 다른 상표로 받을수 있습니다.

단, 단가는 반값 이하 ~ 품질은 모름)



sa-510에 붙어 있는 볼륨입니다.

세월에 장수 없다고 ,

그 시절에 맞볼수 없는 약처방을 해주었지만 뿌리치고 사망을 하겠다고 선언을 합니다.

케이그 골드, 공업용 알콜,wd-40등 외만하면 먹힐만한 약제인데도 어쩔수 없이 교체를 생각했습니다.

증상은 좌우 불균형과 0위치에도 좌측에서 소리가 크게 납니다.

위에 알프스 볼륨은 라우니스 기능이 있는 8핀 입니다.



Soondori님께서 알려주신 http://www.hankookfm.co.kr/

아버지 대를 이어 따님께서 운영하는곳인데 ,

친절하고 1개라도 저렴한 택비로 보내줍니다.

정품~~

교체기입니다.



볼륨노브를 잡아당기면 빠집니다.

집게가 얇은 롱로이즈로 너트를 시계반대방향으로 돌리면 빠집니다.



기존 볼륨과 알프스 볼륨입니다.



볼륨샤프트의 왼쪽 고정홀이 기존품보가 크기에 드릴로 홀을 키워 주어야 합니다.

대략 4파이로 키워줍니다.



기존품과 볼륨핀이 맞질 않기에 와이어로 연결해 줍니다.

노이즈 문제가 있을거라 예상했으나 거의 나질 않습니다.

그리고 왼쪽에 와이어들은 볼륨보드를 움직이니 끊어집니다.

혹시나 모르니 탈피를 해서 다시 납땜하는것이 좋을듯 합니다.



기존볼륨과 샤프트 길이는 같으나 너트조임 나사선이 더 길어서?

볼륨이 노브가 밀착이 안됩니다.

8MM 와샤를 구해서 넣어줍니다.

(볼트판매점에 가면 10개 단위로 팝니다. 1000원정도?)



정확히 잘 맞습니다.



기존볼륨 샤프트는 플라워형이고, 알프스 볼륨은 원통입니다.

생각보다 잘 들어가고 , 평와셔를 위의 설명과 같이 끼워두면 잘 맞습니다.



Soondori님과 한국fm 사장님의 설명을 토대로 제 장착을 하니 정상 동작합니다.

기존볼륨 제거하고 , 1:1로 삽입하면 볼륨조절이 반대로 되고, 라우니스탭 동작이 안됩니다.

기존볼륨과 라우니스탭의 위치가 1,4번 위치가 다르니 참고하시면 됩니다.



좌우 밸런스 확실하고,

부드럽게 조절 잘 됩니다.

이런 빈티지 제품에는 볼륨계열은 비슷하면 신품으로 교체하는게 정답인듯 합니다.

빈티지의 고유의 소리?는 이미 20년전에 잃치 않았을까 생각도 해봅니다.

현재의 소리는 더좋은 환경과 더좋은 조건의 제조와 재생 그리고 부품의 품질을 생각한다면,

빈티지와 현존의 부품의 어울러진 새로운 소리에 감탄을 해야 하지 않을까 생각도 해봅니다.

가치는 외모와 그 시대의 tr만 문제없다면 현존의 부품으로 교환한다해도 충분한 가치가 있다고 생각이 듭니다.

스피커 보호회로가 10/27일 도착예정이니 그때 sa-510 추가글을 올리겠습니다.

도움을 주신 ,

Soondorl님, 윤상덕님, 한국fm 사장님 감사드립니다^^;;
전체 8

  • 2020-10-08 07:15

    와우~ 멋지네요.

    핀 배선만 유의하면 알프스 RK27** 시리즈가 롯데 파이오니어 SA 시리즈에 잘 맞는다는 결론이군요. 축 길이가 조금 긴 것은 평와셔로 조절하고 PCB도 거의 그대로 쓸 수 있고...

    덕분에 좋은 간접 경험, 학습을 하고 있습니다. 정보 고맙습니다.^^


    • 2020-10-08 11:20

      ㅎㅎ
      감사합니다.
      그런데 볼륨은 잘 되는데 ,
      셀렉터 조절시 튜너입력 , 선택을 aux로 해도 소리가 작게 들리는데 이것은 셀렉터 스위치 노후화로 소리가
      센다고? 해야 하나요?


  • 2020-10-08 12:06

    네... 그게...

    프론트 패널 쪽에서 보드 쪽으로, Knob 조작 운동을 전달하는 플랫 케이블 연결이 되어 있죠? 그 PCB 마운트된 케이블 끝을 분리할 수 있습니다. 정확히 기억은 안 나는데 또닥이식(?) 그런? 아무튼 무리하게 당기거나 잡아 채거나... 그럴 필요 없었다고 기억됩니다. 그리고 그 스위치 안쪽 접점 상태가 안 좋으면 무슨 일이든 일어날 수 있다고 생각하고요.

    말씀인 즉, 케이블 분리 후 청소, 청소 후 딸깍!이요? 또는 틈새가 보인다면... 적당히 용제로...

    아무튼...

    턱!턱! 소리 나는, 오래된 기기들이 채택했던 재래식 로터리 스위치가 장땡인 것 같습니다. 이후 것들은... 꽤돌이들이 만든 것이라 내구성, 내후성이 영~ 일단 접점 편 작고 힘도 없고 장력도 약하고...


    • 2020-10-08 13:14

      ㅎㅎ
      전자셀렉터가 마음 편할것 같습니다^^
      일단 말씀하신데로 한번 해보긴 했는데 , deoxit gold로는 무리이고,
      스프레이식 deoxit gold G5로 해봐야겠습니다.
      이것으로 장비용 컴퓨터가 작동중 다운되는데 이것으로 접점부위 (RAM, 제어보드 ,VGA등)를 청소했더니
      안꺼지고 잘 됩니다^^;;



  • 2020-10-08 13:30

    효과가 없으면... 극약 처방으로...

    그... 거시기... 딸깍! 분리하고 스위치 PCB에서 분리하고 구조물 펴서 안쪽 접점 편까지 접근한 다음에 작은 부품들을 하나 하나 세척하고 특히 핀셋으로 장력을 조금 더해 주는 방식으로... 슬픈 일입니다. 그 부품을 구하기 어려우니까 그렇게라도 해야죠.

    장력 약화와 접점 편 스케일 때문일 듯한데... Flushing Action이 노란통 기름보다 좋은지, WD40보다 더 좋은지 잘 모르겠네요.


  • 2020-10-10 19:05

    안녕하세요?
    좋은 볼륨으로 장착하셨네요. 저 볼륨 꽤나 비싸던데 비싼값을 합니다...
    노후된 부품을 억지로 살리는것도 좋지만, 대체가능한 신품으로 교체하는게 훨씬 좋겠다는 생각입니다.
    말씀대로 tr 문제만 없다면 다행이지요.

    deoxit d5는 왠만한 금속부위의 세정에는 탁월합니다.
    비싸지만 한통 사놓으면 오래 쓰던데, 무엇보다도 처치후의 이상증상이 적어 마음이 놓입니다.

    셀렉터 문제는 내부 접점면들에 낀 카본 때문이라 생각됩니다.
    예전에 sa-510 보유시에, 저 셀렉터 스위치를 분해해서 내부 카본을 다 긁어낸 경험이 있습니다.
    셀렉터 틈새로 세정제 분사의 방법으로는 개선은 있었으나, 마음이 찜찜하여 결국 분해했었지요.
    분해가 어려우시면 틈새를 잘 찾아 분사해 보세요(찌든 카본 때에는 가급적 deoxit d5가 좋습니다).
    혹시 모르니, 스코프를 가지고 계시니, 시그널 주입하고 신호 한번 따라가 보시구요.
    (p.s : 셀렉터 스위치 상단 끝부분에 지름 1mm 정도 구멍이 있었던것 같은데, 있다면 여기에 g5를 좀 흠뻑 뿌리신후, 기기를 뒤집어 놓고, 스위치를 몇번 돌려보세요. 세정제가 스위치 내부의 상단의 접점으로 흘러 들어야 합니다.)

    제가 일전에 구입한 tx-410 튜너는 폭탄이었습니다.
    튜닝 메타만 살아있기를 기대하며 구입했는데,
    기름에 쩔고, 파라핀 투성이에, 전구는 이상하게 개조되어 있고, 다이얼 포인터는 전구열에 녹아 변형되었고, 아나로그튜너의 생명이라할 튜닝메타는 동작하지 않고, 검파코일은 쩌들어 코아도 안움직이고..등등 몇몇 전문가(?)의 손을 거쳤나 봅니다.
    이래저래 손봐서 듣고 있는데 소리는 좋더군요...
    업자들이 고장품으로 내 놓는 기기의 구입은 정말 조심해야 한다고 또한번 경험했습니다만,
    김정근님 소개 덕분에 저렴히 예쁜 튜너 보유하게 되어, 고맙게 생각합니다.


    • 2020-10-11 21:29

      안녕하세요, 윤상덕님.
      소개시켜 주신 deoxit d5 gold 회사에서 필요해서 한통구매했습니다.
      무려 5만원돈인데 ㅎㅎ
      효과는 정말 좋습니다.
      회사에 시도때도 없이 먹통되는 장비용 컴퓨터가 있는데 요 d5로 처방후 잘 돌아갑니다.
      이 장비가 중간에 멈추면 멈출때마다 20만원씩 손해보는데 말입니다 ㅎㅎ
      sa-510은 d5로 각종 스위치류에 뿌리고 나서는 복구가 되었습니다.
      완벽히 된다는것은 거짓말이도, 거의 표가 안날정도입니다.
      셀렉터는 ad950을 버릴생각하고 뜯어서 수리해 보았습니다.
      처음하는것이라 조립에 실패해서 멘붕이었으나 분리시 사진촬영한게 있어 다시 보고 조립하니 ,
      아주 잘됩니다.
      말씀하신데로 검게 그을려 있어 분해청소나 신품교체외에는 방법이 없는듯 합니다.

      튜너는 ㅎㅎ
      제가 가지고 있는 sa-510과 한 세트였는데 ,
      저도 열어 보았을데 기름때?가 장난이 아닙니다.
      어디 먼지구덩이에서 나온듯한 기기들인데 청소하려고 wd-40? 아님 무언가를 엄청나게 뿌린것 같아요,
      그 판매자는 분명 고장품이라 했으니 뭐라 할말은 없는데,
      그 판매자의 고장품은 분명 버릴것 생각하고 사야됩니다 ㅎㅎ
      윤상덕님의 고수의 손길로 살아났지 아니면 폐기장에서 납짝이가 되었을지도 모르겠습니다.

      이것저것 조언 감사드립니다.


  • 2020-10-11 20:52

    ^^
    리스트 열람하시는 분이 새 댓글 달린 것을 알 방법이 없었는데... 'u'가 표시되도록 수정하였습니다.
