ax-9030r 전원스위치 먹통?#2

Author
김정근
Date
2021-05-30 22:30
Views
450
안녕하세요, Soondori님.

날씨가 정말 종잡을수 없습니다.

봄장마라 해야 할지 정말 비가 자주오는데 , 덕분에 가뭄걱정은 없습니다만,

개구리가 하도 울어대어서 잠을 설칩니다.

자연의 이치이니 이또한 감사해야겠지요 ^^.

ax-9030r 전원스위치 먹통?#2로 다시 글을 쓰겠습니다.

(사진이 한장밖에 안올라가서 ㅎㅎ)

결론적으로는 해결했습니다.

말씀하신데로 cpu가 오동작?을 하고 있었습니다.



cpu(MC68HC05C4)의 34번핀이 power key 인데 항상 5.0v가 나와야 하는것 같습니다.

파워스위치를 누르면 0v가 되는데 , 역시 먹통 (파워스위치 보드를 분리해도 먹통)

전혀감을 못잡고 있다가 혹시 x-tal이 사망? 슈퍼콘덴서가 방전?

슈퍼콘덴서 교체(변화없슴 5.0v 확인),



x-tal 파형 나옴.

그러다가,

cpu 전체 핀의 전압을 체크해 보았습니다.



4번핀의 error check에 전압 5.86v가 확인되어서

회로도 추적하니 셀렉터보드로 연결되어 있습니다.





외관상에는 문제가 없고 ,

ax-7r 셀렉터처럼 생겨서 안에 접점을 청소해 주었습니다.



청소후에 조립하니 바로 대기전원이 들어오면서 정상동작을 하고 있습니다.

의문이 셀렉터보드를 돌려보기도 했는데? 아무 변화가 없었습니다.

단지, 접점을 청소했다고 정상화?

이 기기는 확실한게 없이 우연히 수리가 되고 있으니 ,

알수가 없는 이상한 현상입니다 ㅎㅎ

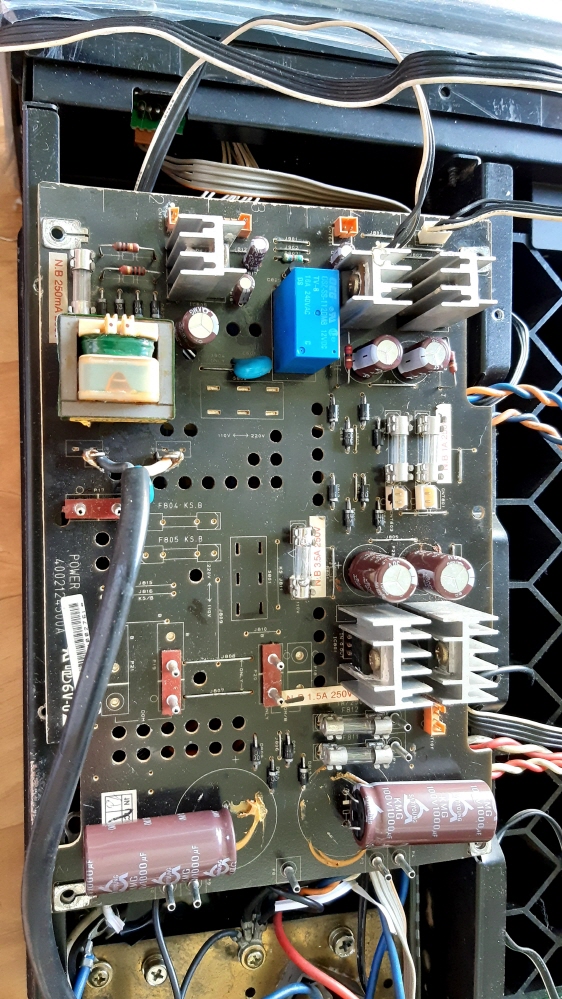

전원단콘덴서 교체하고



평활콘덴서 방전을 시켜야 하는데 방전을 안해서 한번 대 쇼트가 있었는데 ㅠㅠ(-쪽은 문제없었는데  +쪽 평활콘덴서 볼트를 조이려고 하니까 불꽃이 장난이 아니었습니다.

출력석은 저항을 체크하니 문제는 없었고, dcoffset도 문제가 없는듯 합니다.)

몇시간동안을 그냥 잘 나오고 있습니다.

별일없기를 기대하고 뚜껑을 덮었습니다.

Soondori님께서 조언을 주셔서 정상화 시킬수 있었습니다.

감사합니다^^;;
Total 7

  • 2021-05-31 06:24

    안녕하세요? 감축드리옵니다. 좋은 일이네요. ^^

    몇 가지 생각을 더 적어보자면요.

    ○ TA72915 IC 두 개가 전동 볼륨 모터, 전동 셀렉터 모터를 통제하는군요. 그런데 그 IC 모두는 마이컴에 묶여 있고요. 그런데 셀렉터보드에 GND에 연결된 접점이 있습니다?

    이런 조건이라면 마이컴은 Zero 점을 찾는 루틴의 처리에 있어서, 말 그대로 스탭이 꼬여서 이상 반응을 보일 수도 있을 것 같아요. 예외사항의 처리에 대한 대비책이 전혀 없이 그냥 뭐가 안 되면 나머지도 엉망이 되어버리는 매우 단순한 프로그램을 상상하시면요.

    접점청소를 해주니까 Zero점 찾는 루틴이 다음 단계로 넘어갔꼬 나머지도 쭉~ 처리된 상황을 상상하시면 어떨까요?

    오디오용 마이컴은 지능적이지 않을 것입니다. 코드를 넣을 공간도 적고... 기본은 I/O 위주에 약간의 로직만 들어가는 정도니까 극단적인 예외처리는... 불가했을 듯하네요. 사실, 그런 정도면 되지요 뭐.

    ○ '땜/세척에 의한 자연 치유'는... 안 보이던 냉땜 조치이거나 또는 우연한 좁쌀 땜 단락이 제거된 상황 정도로 넘어가셔도? ^^

    ○ 남은 것은 6A 퓨즈 문제. 갑자기... 이게 왜 그랬을까요? 당시 상황을 잘 기억해보시면요? 적당한 귀인이 필요하겠습니다.


  • 2021-05-31 12:28

    안녕하세요.
    1.TA72915 IC 두 개가 전동 볼륨 모터, 전동 셀렉터 모터를 통제하는군요. 그런데 그 IC 모두는 마이컴에 묶여 있고요. 그런데 셀렉터보드에 GND에 연결된 접점이 있습니다?
    -볼트 연결하는 부분에 GND가 연결되어 있습니다.
    마이컴에서 원하는데로 되질 않으면 전원은 들어오나 아무 스위치도 작동이 될질 않습니다.
    그래도 소리는 나오겠죠??
    청소로 인해 기억하고 있는 위치가 정확히? 인지 되니 다시 동작이 되질 않았을까? 추측해봅니다.
    일전에 AX-7R 사용자들이 먹통이긴 한데 음악소리는 나온다는 말을 들고 구매했는데,
    받고 나서 아주 멀쩡한 경우도 있었습니다. (접점이 충격으로 ? 다시 살아났다? ㅎㅎ)

    2. '땜/세척에 의한 자연 치유'는... 안 보이던 냉땜 조치이거나 또는 우연한 좁쌀 땜 단락이 제거된 상황 정도로
    넘어가셔도? ^^
    - 판매자가 고장품을 구입? 다시 판매했다고 했습니다.
    판매자가 본인은 아니라고 하는데,
    전체적으로 손을 본 흔적이 역력합니다.
    스피커 고장을 강조한것으로 보아 DC출력으로 스피커를 날려먹은것 같습니다.
    일부콘덴서 교체, 스피커 보호회로와 파워단 납땜흔적을 보면 알수 있을것 같아요 ~
    그런데 아쉽게도,
    세척제가 가지고 있는것들이 한계가 있었던것 같습니다.
    납땜 전용 공업용 세척제로 닦아야 제대로 세척을 할수 있을것 같습니다.

    3. 남은 것은 6A 퓨즈 문제. 갑자기... 이게 왜 그랬을까요? 당시 상황을 잘 기억해보시면요? 적당한 귀인이 필
    요하겠습니다.
    - 6A 퓨즈는 DCoffset (dc출력)이 수정된후 , 본격적으로 사용하려고 연결한후 ,
    대기전원 led 안들어고, 동작은 간혈적으로 이루어져서 귀찮아서 그냥 사용하려고 연결 해 두어었습니다.
    다음날 현장에 가보니 아무것도 안되어서 확인해 보니 퓨즈가 나갔습니다.
    무언가 큰 전류가 흘렀다는 말인데 , 아직도 그 원인을 확인해 보질 못했습니다.

    당일 , 다시 회사 현장에서 장시간 전원 투입을 해볼 계획이 있으니 상황을 지켜보아야겠습니다.
    증상이 나타나면 다시 글을 올리겠습니다.

    감사합니다^^


  • 2021-05-31 19:04

    네. 그 6A 휴즈가...

    지연형이었을지 아니면 속단형이었을지가 궁금합니다. 공장 출고 후 누군가 교환을 했고... 너무 빨리 끊어지는 것으로 교체를 했다면요? 써지 등 외부 충격이 아니라 휴즈 반응이 마침 안 맞아서 그런 것은 아닐까?라는 상상인 것이지요. 그곳은 워낙 순간 돌입전류가 큰 곳이고 마침 출근 전 한가할 때 그 공간의 전압이 237V쯤이었고...


    • 2021-05-31 22:33

      생각해 보니 회사내에 전기는 380v를 강하한 전기를 쓰기때문에 언급하신 237v가 될수도 있을듯 합니다.
      회사내에 CNC장비는 노이즈로 인한 오동작이 많아(중국산 장비 구입 ,껍데기는 다 버리고 핵심부품만 빼서 다시 제작한 장비 ^^) 복권형 트랜스를 따로 사용하고 있습니다.

      6시간 전원을 켜두고 퇴근전 연결해서 듣는데 ㅎㅎ
      인켈의 최고봉인 앰프인만큼 소리가 아주 좋습니다.

      몇일 더 두고 보겠습니다^^



  • 2021-05-31 22:46

    지중/주상 변압기의 22.9Kv를 기준으로, 강압된 3상 380V가 공급되는 일정 섹터는 회사/공장끼리 모두 물리적으로 접속되어 있다고 봐야 하므로

    김정근 님 회사의 문제가 아니라 다른 곳에서 (예)모터가 돌아가거나 누군가 아크 방전기 같은 것을 쓰면 써지가 라인을 타고 들어갈 가능성은 아주 많다고 생각합니다. 네... 이게 적당하고 합리적인 이유가 아닐까 싶네요?

    그리고 제가 사는 시골은 230V 초과, 불야성 도심은 21*V 오락가락, 그런 정도의 등락이 있고... 참... 전기는 정말 물과 같습니다. 재미있네요.

    기본 설계가 잘되어서 그런지 9030은 많이 튼튼하군요. 소리도 좋으니... 아남 스피커는 모델명이 무엇입니까?


    • 2021-06-01 12:30

      주변에 용접하는곳도 많고, 공작기계업체도 많아 거의 전압이 오락가락 할때도 많은듯합니다.
      그래도 큰폭 변화는 아니니 음악듣는데는 문제가 없는듯 합니다.
      오전부터 계속 틀어놓는데 안정적으로 돌아가고 있습니다.
      몇일 틀어보면 확실한 결론에 도달할듯 합니다~

      아남스피커는 AS-F700 모델입니다.
      모양이 좋아서 15만원 주고 구입했는데 다시 판매하려고 하니 4만원에 달라고 해서 그냥 사용하기로 했습니다.
      네트워크 콘덴서가 아남에서 만든것 같던데 띄어내고 위마 필름으로 바꾸었습니다.
      그런데 ㅎㅎ
      위마는 아닌것 같습니다.
      소리가 이상해져서 그냥 듣는데 , 어느날 블루투스 OPAMP를 MOUSE02로 바꾸고 나서
      소리가 부드러워지고 거슬르지도 않아 지금은 잘듣고 있습니다^^


      Attachment : KakaoTalk_20200418_225445857_06.jpg


  • 2021-06-01 14:00

    아하? 그렇군요.^^

    글 읽는 다른 분을 위해 위 이미지를 이 댓글에 달아 놓겠습니다. 좋은 시각 자료라고 생각되네요.

    참... 이 맨 밑 댓글 기능이 거시기하게 불편하죠?!! 끙~ 입니다. 저도.
