Re:리시버 스테레오 문제

Author
SOONDORI
Date
2019-06-25 09:37
Views
2396
안녕하세요?

(개별 콘텐츠 댓글에는 이미지 등을 삽입할 수 없습니다. 아무래도 게시판이 편하지요)

말씀하신 증상은...

1) 튜너부 전원 투입 직후 초기 상태를 정의하는 Last Station Memory 기능이 간헐적으로 오작동한다, 2) 현재 메인 보드는 그대로인 조건이되, 3) 조치를 위해 프론트엔드의 교환 및 비교 작업을 진행해 왔고, 4) 메인보드 조정점들 살짝 건드려보기도 했다, 5) 그러나 개선은 없다 정도로 요약할 수 있겠겠습니다?!

아닌가요? 달리 해석을 하면 Last Station Memory 기능은 제대로 동작, 그러니까 직전 93.1Mhz는 제대로 표시는 되는데 오로지 스테레오 기능만 간헐적으로 불능인 상태인 듯도 하고요. 어떤 경우일까요?

먼저 생각나는 것들을 적어보자면...

1.

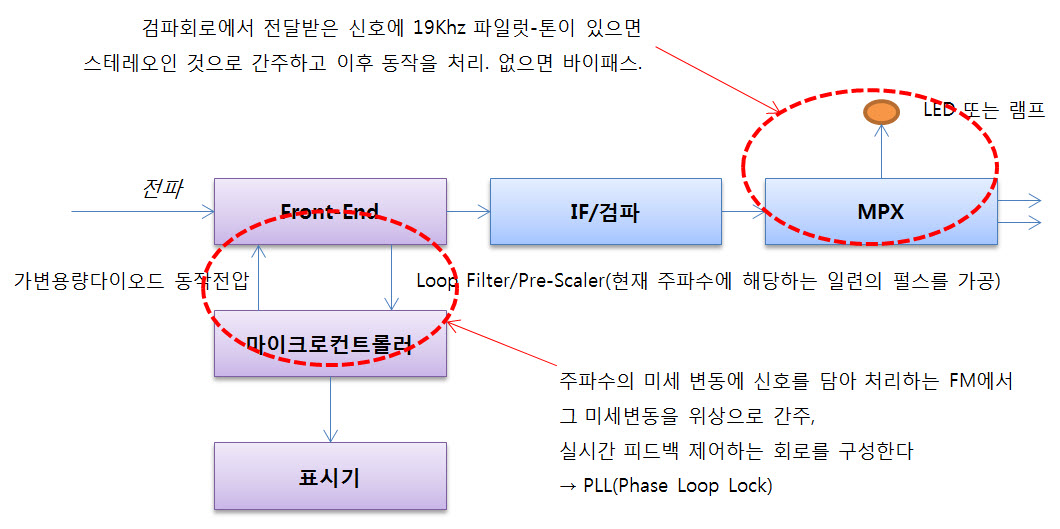

Last Station 기능에 문제가 있는 경우 즉, 93.1이 아니라 엉뚱한 주파수가 선국되는 경우라면 1) 프론트엔드, 2) 프론트엔드로부터 현재 동조 주파수 정보를 전달받고 그것을 마이크로 컨트롤러에 넘겨주는 부분(PLL Loop), 3) 그리고 마이크로컨트롤러 자체의 문제를 의심해볼 수 있을 듯합니다.



2.

93.1Mhz가 제대로 표기되었으나 램프 점등만(그리고 당연히 Mono로 동작) 안된다면 위 나열된 회로의 동작에는 큰 문제가 없을 듯하네요. 말하자면 뒤쪽에 배치된 스테레오 처리환경에 환경에 문제가 있을 것이고요. 예를 들어 1) MPX(Multi-Plexer) 관련 부품의 열화, 2) 주변 부품의 열화, 3) 작업하신 것 이외의 조정점 틀어짐, 4) 그리고 모든 현상에 공히 영향을 줄 수 있는 동작전압의 불안정 정도를 생각해 볼 수 있을 듯합니다.

Last Station Call 기능의 정상작동 여부가 판단의 관건.

두 가지 사례에 있어서 스코프나 기타 특수장비 없이 일방 시도를 해볼 방법들에 대해서는...  우선, 상황파악을 위한 위 질문에 대해 답을 얻고 계속 대화를 이어나가기로 하시지요?
Total 2

  • 2019-06-25 13:54

    안녕하세요

    의견감사합니다

    제가 똑같은 리시버가 3대가 있는 상황입니다 ㅎㅎ

    오랫동안 잘쓰던 1대

    1대가 시망하여 국내중고구입한 2대

    2대의 작동이 시원찮아 구입한 영국용 티악브랜드 달린 3대

    2대와 3대 모두 튜너설정저장기능에는 문제가 없다고 봅니다

    튜너 프리셋을 저장하고 코드를 뽑고 하루이상 놔두어도

    저장된것이 살아있는걸보면 기억장치의 원인이 아닌걸로 보이고

    주파수틀어짐도 88부터 108까지 선국해보며 들어보면

    아닌걸로 보입니다

    국내의 튜너의 주파수는 0.1씩 변하지만 해외구입한

    티악버전은 0.05씩 돌아가는데 이때에도 선국이 정확히

    일치하고 오토스캔기능도 작동되고, 일단 수신되는 채널은 전부

    스테레오가 잘되는데 전원을 차단했다 켰을때 모노로 뜨는

    증상

    리모콘이나 본체의 버튼으로 다른 프리셋으로 넘어가기만해도

    스테레오가 표시되고 제가 주로 듣는게 kbs 클래식fm

    93.9(부산입니다) 으로 주로 테스트합니다만

    이 외의 다른 채널에도 같응증상이 보이는거보면

    아리송한 문제입니다

    스테레오가 정상수신되고 정상출력이 되나 단순히

    디스플레이상에 스테레오표시가 나타나지 않는것도 아닌게

    모노와 스테레오의 구분이 어렵지는 않으니까요

    전파수신은 정상적으로 되나 전원부팅?시에 튜너모듈의 어딘가가

    오류를 일으키는건지 의심도 됩니다


  • 2019-06-25 14:46

    * 모바일로 간단히 적습니다.

    튜너부 Base Board(프론트엔드 이외의 부품들 얹혀진 것)는 교체/테스트된 것 아니라는 전제에서... 잘 찍은 사진 한 장 올려주시겠습니까? IC와 기타 구성 등 살펴보려고요.
